ΚΑΤΑΣΚΕΥΗ ΠΟΜΠΟΥ 22WATT ME TO BGY33 100mWATT TO 20 WATT

 ΚΑΤΑΣΚΕΥΗ ΠΟΜΠΟΥ 22WATT ME TO BGY33  100mWATT  TO 20 WATT

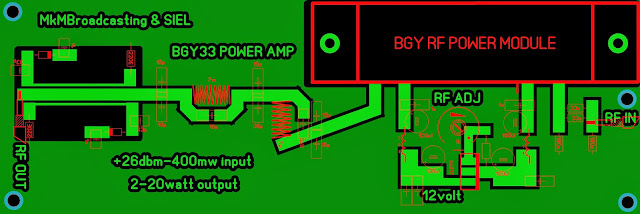

ΠΑΡΑΚΑΤΩ ΣΧΕΔΙΑ  ΓΙΑ ΠΡΟΣΑΡΜΟΓΗ  ΕΠΙΘΥΜΗΤΗΣ  IΣΧYΩΣ  ΡΥΘΜΙΖΌΜΕΝΗ

ΜΕ LM317

YLIKA KATASKEYON

Transistors:

BGY-33 Module

LM317

Condensators:

C1,C4  27pF

C2,C3 56pF

C5 47uF/25V

C6,C7,C8 100nF

C9,C11 100nF

C10,C12 10nF

Weerstanden:

R1 270 Ohm

P1  2k5 Potmeter

Andere Troep:

Koel blok (30x12x5 cm)

2x Varkenssnuitje (RFC)

3x Koperen Strips

Power Drive:

Power in            : 100 mW

Power in MAX  : 150 mW

Power out          :   20 Watt

Powet out MAX:   25 Watt

Power Drive Voltage 12.50 Volt

Variabele spanning: 6 - 12.50 Volt
